Pipejacking e microtúneis

Conceito de pipejacking e microtúneis

Os métodos não destrutivos de cravação de tubos e execução de microtúneis são essencialmente da mesma família das técnicas de instalação de tubulações.

Esses métodos são usados para instalação de tubos de 150 mm ou mais, com aplicação em sistemas onde se busca formar uma linha contínua sob o solo sem abertura convencional de vala em toda a extensão.

Sistema de instalação direta

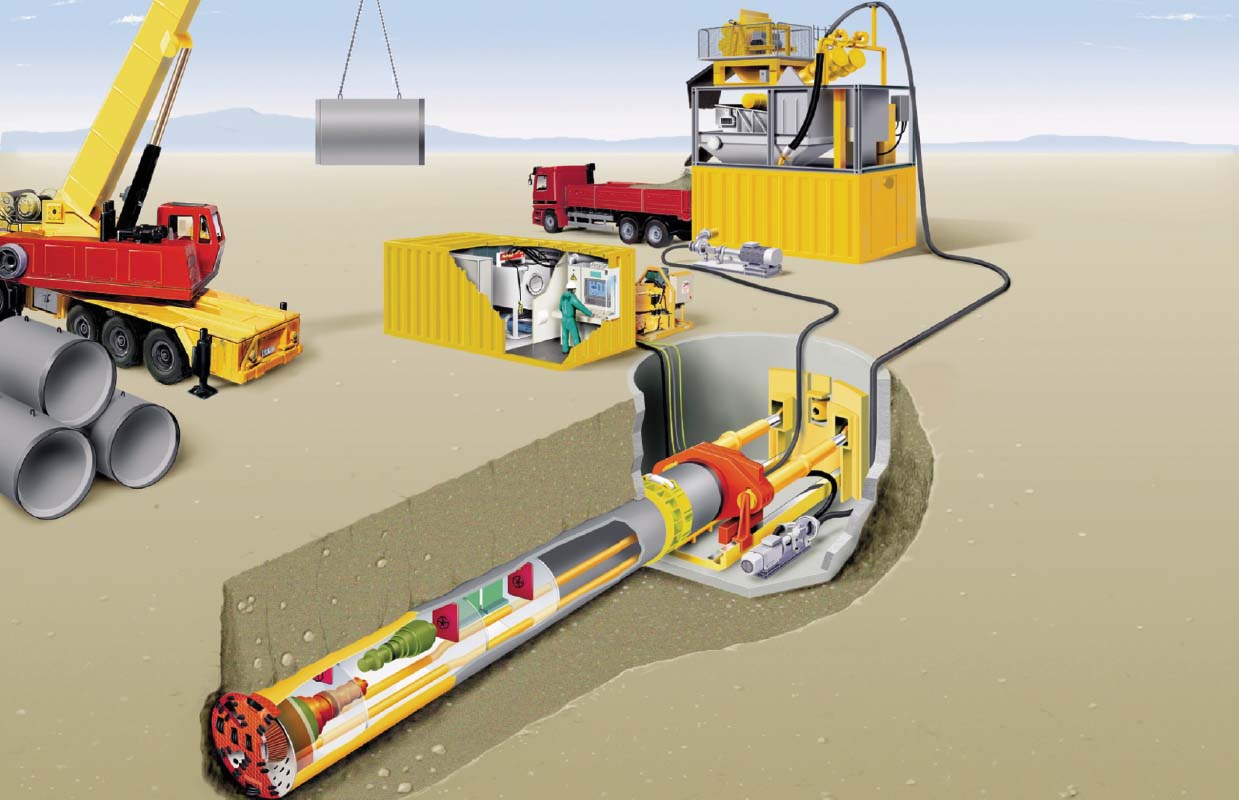

O lançamento é definido como um sistema de instalação direta de tubos posicionados atrás de uma máquina de escavação.

Esses tubos são empurrados por um sistema de pistões hidráulicos situados no poço de entrada, formando uma linha contínua sob o solo.

Os tubos são projetados especialmente para suportar as forças de empuxo que ocorrem durante a instalação.

Ao final da operação de escavação, os próprios tubos instalados formarão a tubulação final.

Definição dos microtúneis

Dentro dessa descrição, as técnicas de microtúneis são definidas especificamente como a escavação por uma máquina direcionável com controle remoto.

Essas técnicas são utilizadas para lançamento de tubos de pequeno diâmetro, sem possibilidade de acesso humano, por meio de pistões hidráulicos.

Direcionamento e controle de alinhamento

Frequentemente, as máquinas de escavação de microtúneis utilizam um sistema de direcionamento por laser para manter o alinhamento e o nivelamento durante a instalação.

Como ocorre em instalações de maior diâmetro, também podem ser utilizadas técnicas de laser e de levantamento normal para esse fim.

Aplicações e equipamentos

Existem no mercado sistemas para instalação de redes principais e de conexões de ramais.

Também existem máquinas de microtúnel com rosca transportadora, projetadas para operação em espaços confinados.
