1.
Inserção apertada
A técnica busca fazer com que os tubos inseridos fiquem bastante justos dentro da tubulação existente.
Tecnologias MND

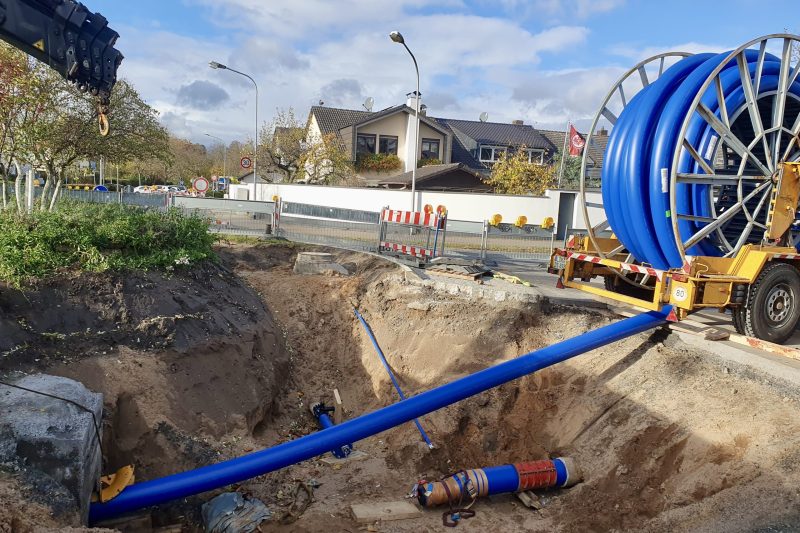

Close-fit Lining
Revestimento por inserção apertada de tubulação deformada, com recomposição posterior para ajuste à rede existente.
← Voltar para tecnologias
O close-fit lining utiliza revestimentos por inserção de tubulação deliberadamente deformada antes da inserção, com posterior recomposição de sua forma original após a colocação.
1.
2.
Redução temporária
O diâmetro do tubo pode ser reduzido por rolos, ferramentas ou compressão, retornando depois às dimensões originais.
3.
Dobra e reconformação
Algumas alternativas utilizam tubos dobrados em formato de “U” ou “C”, com posterior restauração da forma circular por calor ou pressão.
Conceito da inserção apertada
O uso de revestimentos por inserção de tubulação deliberadamente deformada antes da inserção, com posterior recomposição de sua forma original após a colocação, faz com que os tubos de revestimento fiquem bastante justos dentro da tubulação existente.
Esse processo corresponde à inserção apertada de tubulação deformada, também chamada de close-fit lining ou modified sliplining.
Essas técnicas representam um desenvolvimento lógico da inserção básica e podem ser usadas tanto em redes por gravidade quanto em redes pressurizadas.
Redução do diâmetro e recomposição
O diâmetro do tubo é reduzido através da passagem por rolos ou ferramentas. Após a inserção, ele retorna às suas dimensões originais.
A inserção apertada utiliza, frequentemente, a memória construtiva de alguns polímeros usados na construção de tubos.
O objetivo principal é produzir um revestimento ajustado, que maximize o diâmetro final e evite a necessidade de injeção no espaço anular.
Tubo reduzido por compressão
Uma das alternativas procura reduzir temporariamente o diâmetro do tubo de revestimento através da compressão por rolo, algumas vezes referida como “reduzida”.
Essa redução permite que o tubo seja introduzido na rede existente e, posteriormente, recupere suas dimensões normais.
Devido às limitações da redução dimensional que pode ser conseguida, essa técnica é mais adequada para redes pressurizadas do que para redes de esgoto com irregularidades dimensionais.
Dobra e reconformação
A segunda alternativa envolve a dobragem do tubo de revestimento numa forma de “U” ou “C” antes da inserção.
Após a instalação, utiliza-se calor ou pressão para restaurar a forma circular do tubo.
Essa técnica é frequentemente descrita como dobra e reconformação.
Materiais e variações do processo
O diâmetro e a espessura da parede do tubo de revestimento são as principais limitações desse processo.
Existem variantes para polietileno e PVC, aplicáveis a redes pressurizadas e redes de esgoto por gravidade.
Além desses dois tipos principais, existem técnicas que envolvem dobragem em outras configurações e uso de materiais termoplásticos capazes de se expandir até um ajuste apertado, sem deformação posterior.
